Przekładnie
Przekładnie umożliwiają przeniesienie energii wraz ze zmianą prędkości obrotowej i momentu obrotowego. Poprzez odpowiednie dobranie przełożenia możemy uzyskać wymaganą prędkość obrotową.
Przekładnie planetarne, inaczej przekładnie obiegowe, składają się z kilku kół zębatych: wewnętrznego, zewnętrznego oraz kilku kół obiegowych, w zależności od parametrów danej przekładni.
Przekładnie planetarne, inaczej przekładnie obiegowe, składają się z kilku kół zębatych: wewnętrznego, zewnętrznego oraz kilku kół obiegowych, w zależności od parametrów danej przekładni.

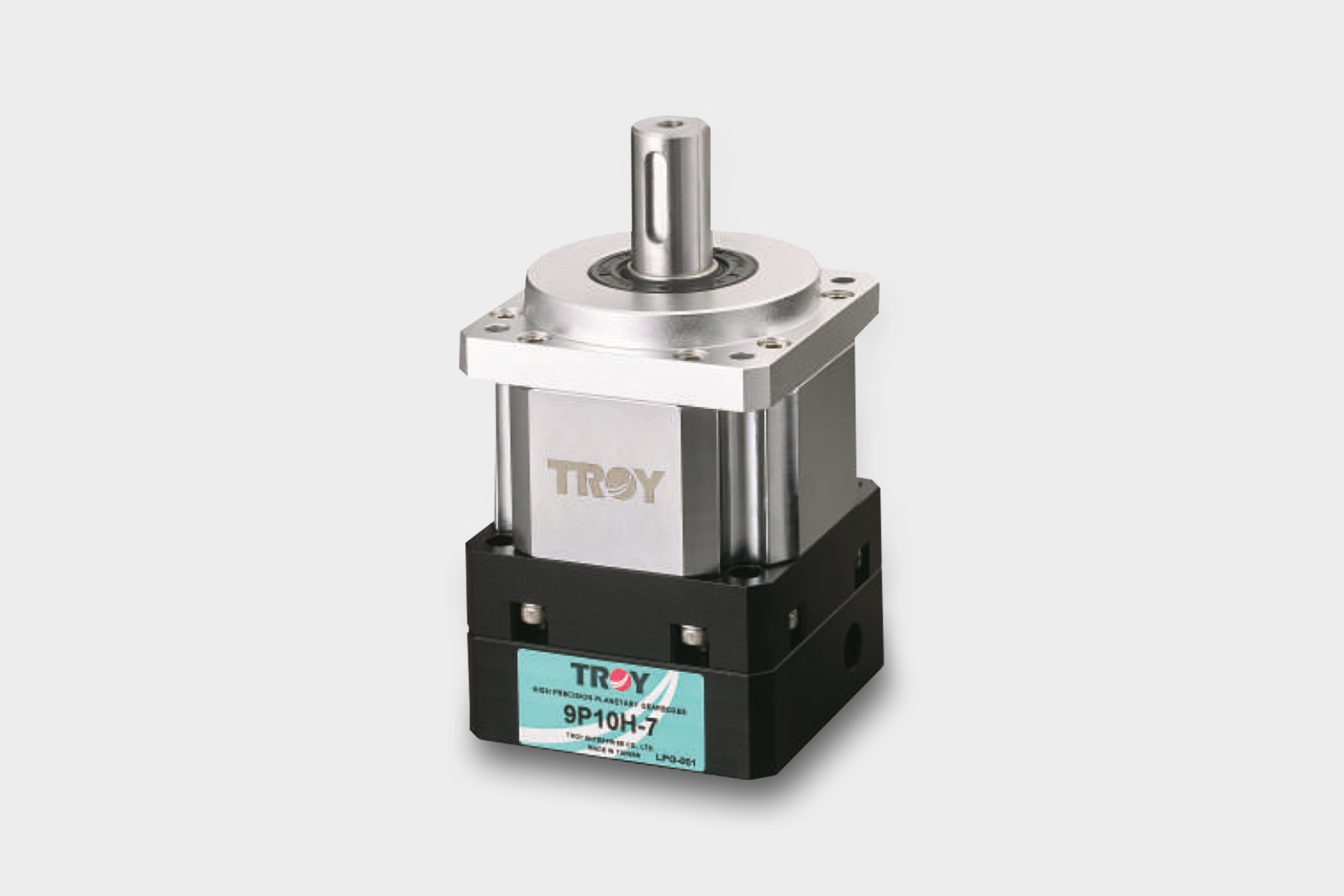

Przekładnia planetarna seria P
Indeks: TROY-62
| Typ przekładni (precyzyjny) |
6P□H-□ | 9P□H-□ | 12P□H-□ | 15P□H-□ | ||
| Typ przekładni (standardowy) |
6P□G-□ | 9P□G-□ | 12P□G-□ | 6P□G-□ | ||
| Dop. luz | Typ | Przełożenie | ||||
| P□H-□ | 3-10 | ≤5 (arc-min) | ||||
| 12-100 | ≤8 (arc-min) | |||||
| P□G-□ | 3-10 | ≤6 (arc-min) | ||||
| 12-100 | ≤10 (arc-min) | |||||
| Prędkość obrotowa na wejściu (r/min) | 3000 | |||||
| Maksymalny moment na wyjściu (Nm) | 3 krotność znamionowego mementu wyjściowego | |||||
| Sztywność skrętna (Nm/arc-min) | 5 | 18 | 28 | 51 | ||
| Max. Siła promieniowa (N) | 1100 | 2000 | 5500 | 9000 | ||
| Max. Siła osiowa (N) | 550 | 1000 | 2750 | 4500 | ||
| Efektywność (%) | 3-10przełożenie | 96 | ||||
| 12-100 przełożenie | 93 | |||||
| Waga (kg) | 3-10przełożenie | 1.6 | 4.5 | 8.0 | 17.0 | |
| 12-100 przełożenie | 2.0 | 6.0 | 11.0 | 22.0 | ||
| Temperatura pracy (°C) | ~10~+80 | |||||
| Poziom hałasu (dB) | ≤65 | ≤68 | ||||
